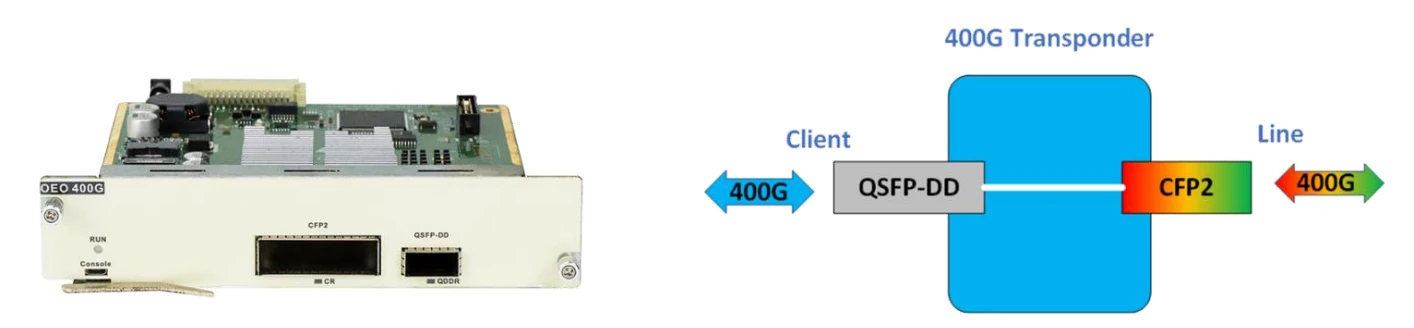

Pemancar OEO 400G menyokong antara muka pelanggan 1xqsdp - DD dan 1xcfp2 line - antara muka sampingan untuk menyokong saluran tunggal - 400gbps besar - pemindahan data bijirin. Teknologi koheren yang paling maju industri dan teknologi pembetulan ralat FEC mendayakan kapasiti tinggi -, panjang - jarak tinggi - penghantaran prestasi. Toleransi Penyebaran Besar: 20000ps.nm, Sokongan Sokongan panjang gelombang Tunable, menyokong real - pemantauan masa OSNR dan kadar ralat bit. Optik DWDM yang koheren dapat meningkatkan kapasiti dan mencapai rangkaian optik, model OEO 400G sesuai untuk siri HT6000 CH04, CH08, CH20.
|
SistemParameter |
TeknikalIndicator |
|
|
Model |
HT6000-OEO400G |
|
|
Panjang gelombang tengah |
DWDM 1529.5 ~ 1565.50nm |
|
|
Kadar data |
400gbps |
|
|
Antara muka 400g |
Sebelah pelanggan |
QSFP - modul DD 400G |
|
Bahagian garis |
CFP 2 400 modul koheren Gbps |
|
|
FEC (keuntungan, kelewatan, ambang BER) |
200g - qpsk, 20% sdfec, 2x100g |
Toleransi Rx OSNR: 13.8db |
|
200g - 16qam-ps, 20% sdfec, 2x100g |
Toleransi Rx OSNR: 15.8db |
|
|
400g - 16qam-ps, 20% sdfec, 4x100g |
Toleransi RX OSNR: 21dB |
|
|
NMS |
Telnet, snmp, web |
|
|
Saiz |
191 (w) x 253 (d) x 42 (h) mm |
|
|
Persekitaran |
Suhu operasi |
-10 darjah ~ 60 darjah |
|
Suhu penyimpanan |
-40 darjah ~ 80 darjah |
|
|
Kelembapan relatif |
5% ~ 95% bukan - pemeluwapan |
|
|
Penggunaan kuasa |
Kurang daripada atau sama dengan 50W |
|
HtfHT6000SeriesCHassis menyokong pelbagai perkhidmatanpapanintermixing:
|
HtfHT6000DWDMSiriProduk |
|||
|
Casis HT6000 Pilihan (Sokongan Dual AC+ Dual DC Perlindungan) |
1U 19-inci CH04 |
1 slot pengurusan rangkaian |
3 slot perkhidmatan sejagat |
|
2U 19-inci CH08 |
1 slot pengurusan rangkaian |
7 slot perkhidmatan sejagat |
|
|
5U 19-inci CH20 |
1 slot pengurusan rangkaian |
19 slot perkhidmatan sejagat |
|
|
Lembaga NMS |
Papan Pengurusan Kawalan Rangkaian HTF |
||
|
HTF Muxponder Board |
400g Tmux: 4*QSFP28 hingga 1*CFP2 |
||
|
400g muxponder: 4*qsfp28 hingga 1*qsfp - dd |
|||
|
200g TMUX: 2*QSFP28 hingga 1*CFP2 |
|||
|
40G & 100G TMUX: 4*SFP28↔QSFP28 atau 4*SFP+↔SFP28 |
|||
|
10g tmux: 8*1.25g↔10g atau 8*100m↔1.25g |
|||
|
HTF Transponder Board Sistem penguatan relay optik |
400G OEO/Transponder: 1*QSFP - DD hingga 1*CFP2 |
||
|
100g OEO: 1*QSFP28 hingga 1*CFP |
|||
|
40G & 100G OEO: 3*QSFP28 hingga 3*QSFP28 atau 3*QSFP+ hingga 3*QSFP+ |
|||
|
25G OTU: 4*SFP28↔4*SFP28 |
|||
|
10g OEO: 4*SFP+↔4*SFP+ |
|||
|
Lembaga Perlindungan HTF |
10G OCP (Perlindungan Saluran Optik): 2*SFP+↔2*SFP+ |
||
|
OLP: Perlindungan Talian Optik (1+1, 1: 1, pilihan OLP gentian dwi atau tunggal) |
|||
|
Papan sistem penguatan optik |
Papan EDFA: Erbium - Penguatan serat doped (ba la pa) |
||
|
RFA: Serat Raman banyak papan |
|||
|
SOA: Sistem Penguatan Optik 100G |
|||
|
Lembaga Pampasan Penyebaran |
DCM: Modul Pampasan Penyebaran |
||
|
HTF Mux Demux Board |
MDU: 1 ~ 16 panjang gelombang multiplexing/demultiplexing |
||
|
AWG: 40/48 Gelombang Multiplexing/Demultiplexing Kad |
|||
|
OADM: Kad Multiplexing Tambah Optik Tambah |
|||
|
Sistem Pemantauan Kabel Optik |
OTDR, OSW, FWDM, OPD, OPC dll |
||
|
Lembaga tersuai HTF |
VOA, OSC, PLC/FBT Splitter Optical, WSS dll |
||
Pengembangan kapasiti rangkaian gentian optik mestilah pantas untuk memenuhi keperluan jalur lebar yang berkembang dengan berkesan. Produk DWDM/OTN HTF meningkatkan kapasiti rangkaian setiap panjang gelombang, meningkatkan kecekapan spektrum dan mengurangkan kos setiap bit dalam aplikasi DCI, Metro, dan Long -. Penggunaan modul pluggable dengan mudah meningkatkan kapasiti, dengan ketara mengurangkan penggunaan kuasa, memudahkan penyelenggaraan dan sokongan, dan membolehkan bayar sebenar - sebagai - anda - Grow Architecture.
Penyelesaian DWDM bersepadu HTF termasuk MUX/DEMUX, penguat, OLP/OTDR/WSS/Switch optik dan lain -lain, plag - dan - bermain optik kos penyelenggaraan yang lebih rendah dan memaksimumkan nilai infrastruktur dan penyambungan yang sedia ada.
Jika anda mempunyai projek rangkaian optik, perlu meningkatkan kapasiti penghantaran, selamat datang ke pasukan COTACT HTF untuk menyesuaikan penyelesaian yang sesuai untuk anda.
