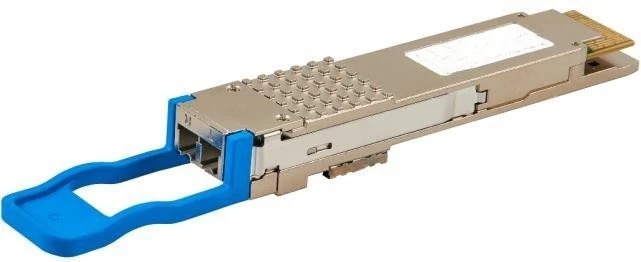

400G QSFP56-DD Transceiver

Kadar data sehingga 53.125Gbps setiap saluran mengikut

modulasi PAM4

Sokong antara muka elektrik 400GAUI-8.

Tatasusunan VCSEL 850nm bersepadu dan tatasusunan PD

Bekas optik penyambung MPO16 tunggal

mematuhi antara muka

Fungsi DDM dilaksanakan

Faktor bentuk QSFP-DD boleh pasang panas

Penggunaan kuasa maksimum 8W

Bekalan kuasa 3.3V tunggal tambah

Mencapai sehingga 70m pada MMF(OM3)

Mencapai sehingga 100m pada MMF(OM4)

Mematuhi ROHS2.0

PAD		L gic	S nbol	Penerangan	Palam Sequeηceq	Nota
1			GND	tanah	Lb	1
2		CML	Tx2n	Data Terbalik Pemancar saya letak	3B
3		CML-I	Tx2p	Input Data Bukan Terbalik Pemancar	3B
4			GND	tanah	lB	1
5		CML-I	Tx4n	Input Data Terbalik Pemancar	3B
6		CML-I	Tx4p	Input Data Bukan Terbalik Pemancar	3B
7			GND	tanah	Lb	1
8		LVTTL -I	ModSelL	Pilih Modul	3B
9		LVTTL -I	Set semulaL	Modul dan Tetapkan Semula	3B
10			VccRx	ditambah dengan 3 .3V Penerima bekalan kuasa	2B	2
11		LVCMOS - 0	SCL	2 -jam antara muka seria l wayar	3B
12		LVCMOS - O	SDA	2 -data antara muka siri wayar	3B
13			GND	tanah	Lb	1
14		CML-0	Rx3p	Output Data terbalik Bukan Masuk Penerima	3B
15		CML-0	Rx3n	Output Data Terbalik Penerima	3B
16			GND	tanah	Lb	1
17		CML-0	Rxlp	Output Data Bukan Terbalik Penerima	3B
18		CML-0	Rxln	Output Data Terbalik Penerima	3B
19			GND	tanah	1B	1
20			GND	tanah	1B	1
21		CML-0	Rx2n	Output Data Terbalik Penerima	3B
22		CML-0	Rx2p	Output Data Bukan Terbalik Penerima	3B
23			GND	tanah	lB	1
24		CML-0	Rx4n	Output Data Terbalik Penerima	3B
25		CML-0	Rx4p	Output Data Bukan Terbalik Penerima.	3B
26			GND	tanah	Lb	1
27		LVTTL -0	Mod PrsL	Modul Hadir	3B
28		LVTTL-0	IntL	menyampuk	3B
29			VccTx	tambah 3 . Pemancar bekalan kuasa 3V	2B	2
30			Vccl	ditambah bekalan kuasa 3 .3V	2B	2
31		LVTTL-I	LPMode	Mod Kuasa Rendah;	3B
32			GND	tanah	1B	1
33		CML-I	Tx3p	Input Data Bukan Input Pemancar	3B
34		CML-I	Tx3n	Input Data Terbalik Pemancar	3B
35			GND	tanah	Lb	1
36		CML-I	Txlp	Tran sm tter Input Data Bukan Terbalik	3B
37		CML-I	Txln	Data Terbalik Pemancar saya letak	3B
38			GND	tanah	Lb	1
	39		GND	Gr und	La		1
	40	CML-I	Tx6n	Input Data Terbalik Pemancar	3A
	41	CML-I	Tx6p	Input Data Bukan Terbalik Pemancar	3A
	42		GND	tanah	La		1
	43	CML-I	Tx8n	Input Data Terbalik Pemancar	3A
	44	CML-I	Tx8p	Input Data Bukan Terbalik Pemancar	3A
	45		GND	tanah	La		1
	46		Terpelihara	Untuk kegunaan masa hadapan	3A		3
	47		VSl	Spesifik Vendor dule 1	3A		3
	48		VccRxl	Bekalan Kuasa 3.3V	2A		2
	49		VS2	Khusus Penjual Modul 2	3A		3
	50		VS3	Khusus Penjual Modul 3	3A		3
	51		GND	tanah	La		1
	52	CML-0	Rx7p	Rece ver Output Data Bukan Terbalik	3A
	53	CML-0	Rx7n	Output Data Terbalik Penerima	3A
	54		GND	tanah	La		1
	55	CML-0	Rx5p	Output Data Bukan Terbalik Penerima	3A
	56	CML-0	Rx5n	Output Data Terbalik Penerima	3A
	57		GND	Gr und	La		1
	58		GND	Gr und	lA		1
	59	CML-0	Rx6n	Output Data terbalik penerima	3A
	60	CML-0	Rx6p	Output Data Bukan Terbalik Penerima	3A
	61		GND	tanah	La		1
	62	CML-0	Rx8n	Output Data Terbalik Penerima	3A
	63	CML 0	Rx8p	Output Data Bukan Terbalik Penerima	3A
	64		GND	tanah	La		1
	65		NC	Tiada Sambungan	3A		3
	66		Terpelihara	Untuk kegunaan masa hadapan	3A		3
	67		VccTxl	Bekalan 3.3V p wer	2A		2
	68		Vcc2	Bekalan 3.3V p wer	2A		2
	69	LVTTL-I	Epp	Rujukan Protokol Masa Ketepatan (PTP). input jam	3A		3
	70		GND	tanah	La		1
	71	CML-I	Tx7p	Input Data Bukan Terbalik Pemancar	3A
	72	CML-I	Tx7n	Input Data Terbalik Pemancar	3A
	73		GND	Gr und	La		1
	74	CML-I	Tx5p	Input Data Bukan Pemancar	3A
	75	CML-I	Tx5n	Input Data Terbalik Pemancar	3A
	76		GND	tanah	La		1
	Nota 1: QSFP-DD menggunakan common ground (GND) untuk semua isyarat dan bekalan (kuasa). Semuanya adalah biasa dalam modul QSFP-DD dan semua voltan modul dirujuk kepada ial kuat ini melainkan dinyatakan sebaliknya . Sambungkan ini terus ke isyarat papan hos- common gr und plane . Nota 2: VccRx , VccRxl, Vccl, Vcc2, VccTx dan VccTxl hendaklah digunakan serentak . Keperluan yang ditakrifkan untuk bahagian hos Host Card Edge Connect r disenaraikan dalam Jadual 7. VccRx , VccRxl , Vccl , Vcc2 , VccTx dan VccTxl mungkin disambungkan secara dalaman dalam modul dalam sebarang kombinasi . Penyambung Vcc pi s masing-masing dinilai untuk arus maksimum 1000 mA. Nota 3: Semua pin Vend r Specific , Reserved , N Connect dan ePPS (jika tidak digunakan) boleh ditamatkan dengan 50 Ohm ke tanah pada h st. Pad 65 (Tiada Sambungan) hendaklah dibiarkan tidak bersambung dalam modul . Vend r specific dan pad Reserved hendaklah mempunyai impedans kepada GND yang lebih besar daripada 10 kOhms dan kurang daripada 100 pF. Nota 4: Jujukan Palam menentukan urutan mengawan penyambung hos dan modul. Urutannya ialah lA, 2A, 3A, lB, 2B, 3B. (lihat Rajah 2 dari kation pad) urutan kenalan A akan dibuat, kemudian putuskan c ntact dengan menambah pad QSFP-DD nasional . Urutan lA,Lb kehendak kemudian berlaku serentak , diikuti oleh 2A,2B, diikuti oleh 3A,3B .
