Deskripsi umum
Modul optik dupleks penuh QSFP menawarkan 4 saluran penghantaran dan penerimaan bebas, setiap satu berkeupayaan operasi 10.3Gbps untuk kadar data agregat 40Gbps 10km menggunakan gentian mod tunggal. Modul ini direka bentuk untuk beroperasi melalui sistem gentian mod tunggal menggunakan tatasusunan laser DFB 1310nm. Kabel reben gentian optik dengan penyambung MPO/MTPTM boleh dipalamkan ke dalam bekas modul QSFP. QSFP plus PSM LR4 ialah satu jenis transceiver selari yang memberikan peningkatan kepadatan port dan jumlah penjimatan kos sistem.
Jenis Borang | QSFP-40G-LR4 | Jenama | HTFuture |
Enkapsulasi | QSFP tambah | Kadar Data | 44.8Gb/s |
Panjang gelombang | 1271~1331 (nm) | capai | 30KM |
Antara muka | MPO/MTP | LD | EML |
Jenis Kabel | SMF | Sokongan DDM | ya |
Kuasa TX | -6~3dBm | Rx Sens | <> |
Suhu | 0 hingga 70 darjah (32 hingga 158 darjah F) | Jaminan kualiti | 3 tahun |
ciri-ciri
• Modul transceiver dupleks penuh empat saluran
• Kadar penghantaran data sehingga 11.2Gbit/s setiap saluran
• Penghantaran sehingga 10km gentian mod tunggal
• Penggunaan kuasa yang rendah<2.5w,meet class="">
• Suhu kes pengendalian: 0 hingga 70 darjah
• Voltan bekalan kuasa 3.3V
• Faktor bentuk QSFP Hot Pluggable
• mematuhi RoHS 6
• Bekas penyambung MPO tunggal
• Fungsi diagnostik digital terbina dalam
Aplikasi
• Infiniband QDR dan DDR saling bersambung
• 40G Ethernet
• Sambungan Berkelajuan Tinggi proprietari
Pusat data
Ciri-ciri Optik
Parameter | Simbol | Min | tipikal | Maks | Unit | Nota | |
Pemancar | |||||||
Panjang Gelombang Tengah | λC | 1270 | 1310 | 1350 | nm | 1 | |
Lebar Spektrum RMS | λrms | 3.5 | Nm | 1 | |||
Purata Kuasa Pelancaran, setiap lorong | PAVG | -5.5 | -0.5 | tambah 2.3 | dBm | ||
Amplitud Modulasi Optik (OMA) | POMA | -4.5 | -0.5 | tambah 3.5 | dBm | 1 | |
Perbezaan dalam Kuasa Pelancaran antara mana-mana dua lorong | Ptx, berbeza | 5.0 | Db | ||||
Lancarkan Kuasa dalam OMA tolak Pemancar dan Penalti Penyerakan (TDP), setiap Lorong | OMA-TDP | -9.7 | dBm | 1 | |||
Masa Bangkit / Jatuh | Tr/Tf | 50 | Ps | ||||
Nisbah Kepupusan | ER | 3.5 | dB | ||||
Bunyi Keamatan Relatif | Rin | -128 | dB/Hz | ||||
Toleransi Kerugian Pulangan Optik | TOL | 12 | Db | ||||
Pemantulan Pemancar | RT | -12 | dB | ||||
Margin Topeng Mata Pemancar | EMM | 10 | peratus | 2 | |||
Definisi Topeng Mata Pemancar {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | ||||||
Purata Pemancar Power OFF Pelancaran, setiap Lorong | Poff | -30 | dBm | ||||
Panjang Gelombang Tengah | λC | 1270 | 1310 | 1350 | nm | ||
Ambang Kerosakan | THd | tambah 3 | dBm | ||||
Lebihan beban, setiap lorong | OVL | tambah 2.3 | dBm | ||||
Sensitiviti Penerima dalam OMA, setiap Lorong | SEN | -11.5 | dBm | ||||
Perbezaan dalam Kuasa Terima antara mana-mana dua Lorong (OMA) | Prx, perbezaan | 5.0 | dB | ||||
Ambang Penegasan Kehilangan Isyarat | LOSA | -30 | dBm | ||||
Ambang Deassert Kehilangan Isyarat | KERUGIAN | -15 | dBm | ||||
Histeresis LOS | RUGI | 0.5 | 6 | Db | |||
Kerugian Pulangan Optik | ORL | -12 | dBm | ||||
Terima Frekuensi Potongan Atas Elektrik 3 dB, setiap Lorong | Fc | 12 | GHz | ||||

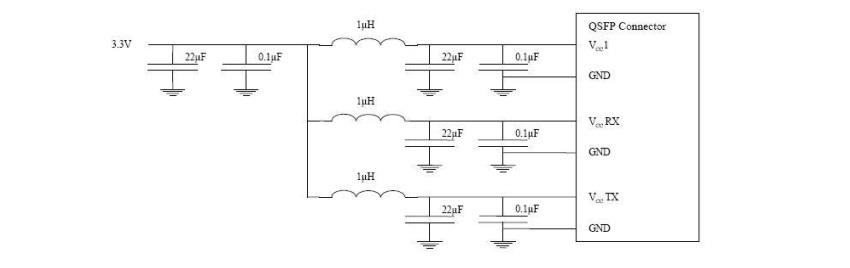

Penapis Bekalan Kuasa yang disyorkan
Lorong dan Tugasan Antara Muka Optik
Port antara muka optik ialah penyambung MPO lelaki. Empat kedudukan gentian di sebelah kiri seperti yang ditunjukkan dalam Rajah 2, dengan kekunci di atas, digunakan untuk isyarat penghantaran optik (Saluran 1 hingga 4). Kedudukan gentian di sebelah kanan digunakan untuk isyarat terima optik (Saluran 4 hingga 1). Empat gentian pusat hadir secara fizikal.
Dimensi Mekanikal
Perhatian:Untuk meminimumkan pantulan teraruh sambungan MPO, bekas MPO dengan 8-muka hujung bersudut darjah digunakan untuk produk ini. Penyambung MPO lelaki dengan 8-darjah muka hujung hendaklah digunakan dengan produk ini seperti yang digambarkan dalam Rajah di bawah.
Soalan Lazim
1. Soalan: Adakah ini akan berfungsi dengan Juniper?
Jawapan: Ya, ia akan.
2. Soalan: Adakah mungkin untuk memesan 400 hingga 500 daripada ini?
Jawapan: Sudah tentu! Sila hubungi kami di "sales2@htfuture.com", kami akan menawarkan anda harga yang lebih rendah untuk pesanan pukal ini. Berharap untuk bekerjasama dengan anda.
3. Soalan: Adakah ia berfungsi dengan mana-mana kabel gentian seperti kabel gentian berbilang mod om1, om2, om3, om4?
Jawapan: Ya, kabel gentian pelbagai mod dupleks OM1, OM2, OM3, OM4 LC hingga LC boleh berfungsi dengan modul ini.
4. S: Adakah anda menawarkan 40G QSFP ditambah transeiver yang beroperasi pada julat suhu industri?
J: Maaf, 40G QSFP ditambah transceiver yang beroperasi pada julat suhu industri pada masa ini tidak tersedia, tetapi dalam pembangunan. Sila nantikan.
5. S: Apakah jenis pilihan tersuai yang ditawarkan dalam HTFuture?
J: Bagi transceiver tersuai, HTFuture menawarkan pilihan tersuai biasa seperti keserasian, jarak penghantaran, suhu operasi, corak label, warna label dan lain-lain. Lebih-lebih lagi, HTFuture mengalu-alukan sebarang pertanyaan untuk produk dan penyelesaian tersuai untuk semua keperluan dan spesifikasi.
