Ciri
△Supports 9.95Gb/ s hingga 11.3Gb / s kadar bit
△Upah ke 80km pada 9/125μm SMF
△Support antara muka Pemantauan Diagnostik Digital
△Kejam-pluggable XFP jejak
△Di kunci rujukan yang diperlukan
△Metal, untuk EMI yang lebih rendah
△Supports Line-side dan XFI loopback
△Standard ikat jamin mekanisme pelepasan ikat jamin
△Siplinan kuasa<>
△Tanda suhu operasi
Komersial: 0 ~ +70OC
Maklumat Pesanan Nombor Bahagian
Nombor Bahagian | Kadar Data (Gb/s) | Panjang gelombang (nm) | Jarak Penghantaran(m) | Suhu (OC) (Kes Operasi) |
HTXF-DT96-80C | 10.3125 | Rujuk kepada pemilihan panjang gelombang | 80km SMF | 0~70 komersial |
Syarat Operasi dan Keperluan Bekalan Kuasa yang disyorkan
Parameter | Simbol | Minimum | Tipikal | Max | Unit | Nota |
Suhu Kes Operasi | TOp | 0 | 70 | OC | Komersial | |
Voltan Bekalan | VCc | 3.135 | 3.465 | V | ||
Voltan Bekalan Utama | Vcc5 | 4.75 | 5.25 | V | ||
Kadar Data | 10.3125 | Gb/s | ||||
Kawalan Voltan Input Tinggi | 2 | Vcc | V | |||
Voltan Input Kawalan Rendah | 0 | 0.8 | V | |||
Jarak Pautan (SMF) | Maut | 80 | Km | 9/125um |
Perihalan Am

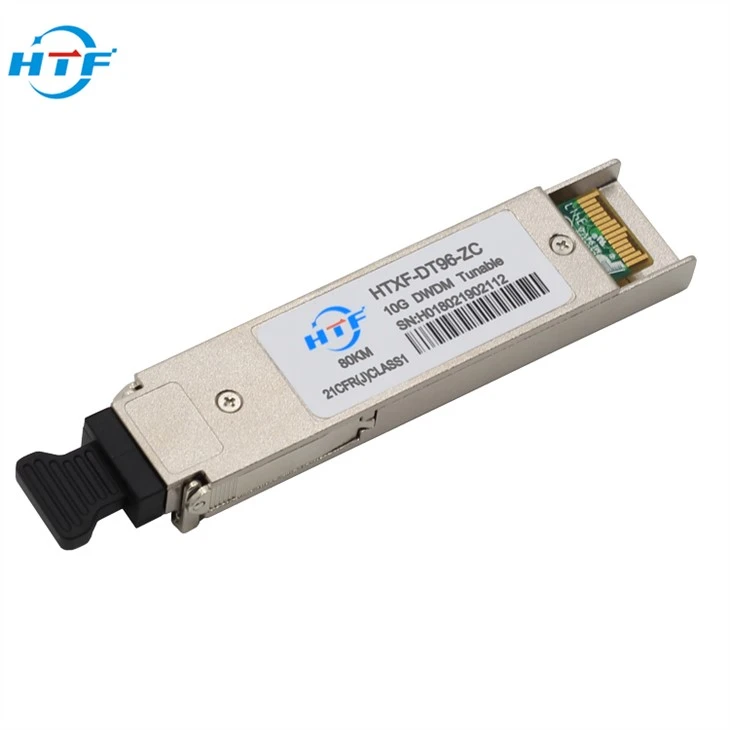

HTF'HTXF-DT96-80x transceiver terowong adalah transceiver optik gentian bersepadu yang menyediakan pautan bersiri berkelajuan tinggi pada kadar isyarat dari 9.95 Gb/ s hingga 11.35 Gb / s. Modul ini mematuhi 10 gigabit faktor bentuk kecil yang boleh dipasang (XFP) multisource agreement-MSA (INF-8077i) dan Tunable XFP untuk Aplikasi Grid Frekuensi ITU (SFF-8477).
Ia mematuhi piawaian ITU-T G.698.1 dengan jarak saluran 50 GHz untuk aplikasi SONET/SDH, IEEE DWDM 10GBASE-ZR untuk jangkauan 80 km (Ethernet), dan DWDM 10GFC untuk aplikasi 80 km reach (Fiber Channel).
Pemancar mengintegrasikan penerima dan menghantar laluan pada satu modul. Di sisi pemancar, aliran data bersiri 10 Gbps pulih, dirahsiakan, dan diserahkan kepada pemandu modulator. Pemandu modulator berat sebelah dan memodulasi laser bersepadu C-band-tunable Mach-Zehnder (ILMZ), membolehkan penghantaran data ke atas gentian mod tunggal melalui penyambung LC standard industri. Di sisi penerima, aliran data 10 Gbps pulih dari penguat APD / trans-impedance, retimed, dan diserahkan kepada pemandu output. Modul ini mempunyai antara muka elektrik XFI yang boleh dipasang panas.
Ciri-ciri optik
Ciri-ciri optik berikut ditakrifkan ke atas Persekitaran Operasi Yang Disyorkan melainkan dinyatakan sebaliknya.
Parameter | Simbol | Minimum. | Tipikal | Max | Unit | Nota |
Pemancar | ||||||
Panjang Gelombang Optik | λc | λc -0.05 | λc +0.05 | Nm | 1 | |
Jarak Gelombang Pusat | 50 | GHz | ||||
Lebar Spektrum Optik | ∆λ | 1 | Nm | |||
Nisbah Penindasan Mod Sampingan | SMSR | 30 | Db | |||
Kuasa Optik Purata | PAVG | -1 | 4 | dBm | 2 | |
Nisbah Kepupusan Optik | Er | 9 | Db | |||
Hukuman Pemancar dan Persuratan | TDP | 3 | Db | |||
Kuasa Output Pemancar OFF | POff | -30 | dBm | |||
Kestabilan kekerapan (BOL) | -1.5 | 1.5 | GHz | |||
Kestabilan kekerapan (EOL) | -2.5 | 2.5 | GHz | |||
Pemancar Topeng Mata | Mematuhi IEEE802.3ae | |||||
Penerima | ||||||
Panjang Gelombang Pusat | λC | 1270 | 1610 | Nm | ||
Sensitiviti Penerima (Kuasa Purata) | Sen. | -24 | dBm | 3 | ||
Kuasa Tepu Input (beban) | Psat | -7 | dBm | |||
LOS Penuduh | LOSA | -37 | Db | |||
LOS Pentegak | HILANG | -27 | dBm | |||
LOS Hysteresis | IP67 | 0.5 | dBm | |||
Nota:
1. λc merujuk kepada pemilihan panjang gelombang, dan sepadan dengan kira-kira 0.4 nm
2. Keselamatan Laser Kelas 1 bagi setiap peraturan FDA/CDRH dan IEC-825-1.
3. Diukur dengan sumber Cahaya 1528.77~1563.86nm, ER=6.0dB; BER =<10^-12 @10.3125gbps,="" prbs="2^31-1">
Dimensi Mekanikal
