Pengelasan dan perbandingan gentian mod tunggal G. 652 dan G.655

Mengikut spesifikasi Cadangan ITU-T, serat mod tunggal boleh dibahagikan kepada G.652 (serat mod tunggal tidak berpindah penyebaran), G.653 (serat bergeser penyebaran), G.654 (serat bergeser panjang gelombang terpotong), G. 655 (serat bergeser penyebaran bukan sifar), G. 656 (serat bergeser penyebaran bukan sifar cerun rendah), dan serat mod tunggal G.657 (serat tahan selekoh) Antaranya, gentian mod tunggal G.652 dan G.655 adalah jenis yang paling biasa. Makalah ini akan menjelaskan pengelasan dan perbezaan kedua gentian mod tunggal ini secara terperinci.

Pengenalan gentian optik G.652

G. 652 fiber adalah serat mod tunggal yang banyak digunakan, yang disebut serat mod tunggal 1310nm dengan prestasi terbaik, juga dikenali sebagai serat tak bergeser penyebaran. Mengikut profil indeks bias inti serat, ia dapat dibahagikan kepada serat pelapis padanan dan serat pelapisan tertekan. Prestasi kedua-dua jenis serat itu sangat serupa. Yang pertama mudah dibuat, tetapi kehilangan selekoh makro dan kehilangan selekoh mikro sedikit lebih besar di wilayah panjang gelombang 1550 nm; yang terakhir sedikit lebih besar dalam kehilangan sambungan.

Petunjuk utama

1. Attenuasi: ITU-T G.652 mengesyorkan agar pemalar pelarutan gentian optik pada tetingkap 1310nm dan tetingkap 1550nm masing-masing harus kurang dari 0.5db / km dan 0.4db / km Tetingkap 1310 pada umumnya berada dalam julat 0.3-0.4db / km, dengan nilai khas 0.35db / km; Tetingkap 1550 pada umumnya berada dalam julat 0.17-0.25db / km, dengan nilai tipikal 0.20db / km.

2. Penyebaran: julat panjang gelombang penyebaran sifar yang dibenarkan ialah 1300 ~ 1324nm. Pekali penyebaran adalah positif pada 1550 nm. Pada 1550nm, nilai khas pekali penyebaran D adalah 17ps / (nm · km), dan nilai maksimum umumnya kurang dari 20ps / (nm · km).

3. PMD: ITU-T mengesyorkan agar pekali PMD serat G.652 kurang dari 0.5ps / (km) ^ 1/2, iaitu, PMD serat 400km adalah 10ps. Namun, kerana keterbatasan keadaan proses pada waktu itu, pekali PMD dari serat optik peletakan awal mungkin lebih besar.

4. Diameter medan mod: diameter medan mod pada 1310nm adalah 8,6 ~ 9,5 μ m, dan sisihan maksimum tidak boleh melebihi ± 10%. Pada 1550nm, diameter medan mod tidak dinyatakan dalam cadangan ITU-T, tetapi umumnya lebih besar daripada 10.3 μ m.

G. 652 single mode fiber boleh dibahagikan kepada empat jenis: G.652A, G.652B, G. 652C dan G. 652D, dan diameter terasnya berkisar antara 8 μ m hingga 10 μ m. Antaranya, gentian mod tunggal G.652A dan G.652B mempunyai panjang gelombang penyebaran sifar berhampiran 1310nm, yang sangat sesuai untuk aplikasi jalur 1310nm. Kerana penyerapan airnya, gentian mod tunggal G.652A dan G.652B tidak sesuai untuk aplikasi WDM. Gentian mod tunggal G. 652C dan G. 652D mempunyai pekali pelemahan yang rendah pada 1550nm dan menghilangkan puncak penyerapan air berhampiran 1380nm. Mereka boleh bekerja dalam jarak 1360nm ~ 1530nm untuk menyokong penghantaran multiplexing pembahagian panjang gelombang (WDM). Antaranya, gentian mod tunggal G. 652D adalah serat mod tunggal indeks paling ketat di semua tahap G.652, dan serasi sepenuhnya ke bawah. Ia adalah serat mod tunggal yang tidak berpindah tanpa penyebaran yang digunakan pada manusia pada masa ini, yang tidak berbeza dengan struktur serat G.652 biasa. Gambar di bawah menyenaraikan parameter asas empat jenis gentian mod tunggal G.652.

G. 652 gentian optik adalah gentian optik yang paling banyak digunakan. Pada masa ini, selain FTTH, hampir semua gentian optik yang digunakan di kawasan jarak jauh dan metropolitan adalah gentian optik G.652.

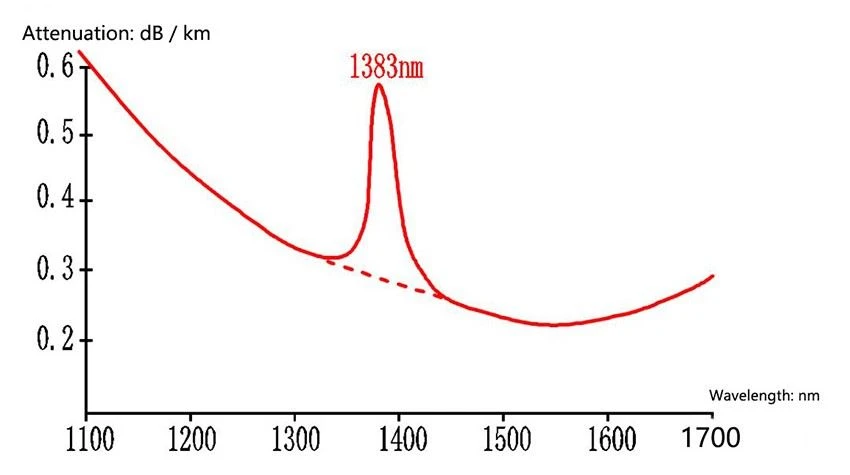

Dari pengagihan tenaga cahaya, isyarat optik dalam serat mod tunggal tidak hanya dihantar di teras, tetapi juga di pelapisan. Dari gambarajah pekali pelemahan serat mod tunggal tunggal dapat dilihat bahawa pelemahan serat kecil pada 1310nm dan 1550nm, dan 1310nm dan 1550nm juga menjadi dua tingkap panjang gelombang serat mod tunggal yang paling biasa digunakan.

G. 655 jenis gentian mod tunggal

Oleh kerana penyebaran serat mod tunggal G.655 mendekati sifar tetapi tidak sama dengan sifar pada 1550nm, ia juga disebut serat bergeser penyebaran bukan sifar atau NZDSF (serat bergeser penyebaran bukan sifar).

Berbanding dengan gentian mod tunggal G.652, serat mod tunggal G.655 mempunyai penyebaran yang lebih rendah dalam jalur C (1530nm ~ 1565nm). Dalam jalur ini, fungsi penguat optik dapat dibawa ke permainan penuh, dan kawasan inti serat lebih besar. Sebagai serat mod tunggal tunggal yang berpindah penyebaran, serat mod tunggal G.655 dapat menyeimbangkan empat pencampuran gelombang dan kesan bukan linier yang lain. Serat mod tunggal G.655 yang menyokong jarak yang lebih jauh dan kapasiti yang lebih besar dapat memenuhi keperluan transmisi multiplexing pembahagian panjang gelombang (DWDM) padat.

G. 652 dan G.655 single mode fiber: bagaimana memilih?

G. 652 single mode fiber biasanya digunakan dalam penghantaran LAN, man, network access dan CWDM. Antaranya, transmisi WDM adalah pilihan yang menjimatkan dan efisien. Secara amnya, gentian mod tunggal G.652 tanpa penguat isyarat optik digunakan untuk penghantaran jarak pendek. Serat mod tunggal G.655 adalah jenis serat umum kedua dalam rangkaian terestrial, yang dicirikan oleh penyebaran rendah (termasuk penyebaran dan penyebaran mod polarisasi), dan umumnya digunakan dalam rangkaian transmisi jarak jauh dan rangkaian transmisi DWDM.

G. 652 gentian mod tunggal dan gentian mod tunggal G.657 yang ditingkatkan adalah gentian mod tunggal standard kos rendah, yang sangat sesuai untuk penghantaran jarak pendek dengan kadar penghantaran kurang dari 10Gbps. Sekiranya anda memerlukan kadar penghantaran yang lebih tinggi daripada 10Gbps atau prestasi yang lebih tinggi dalam jarak penghantaran yang lebih lama, gentian mod tunggal G.655 adalah pilihan yang baik tanpa mengira kos.

Serat G. 655 mengalihkan titik penyebaran sifar ke 1550 dan bukannya G.653, yang menghilangkan pencampuran empat gelombang dan sesuai untuk sistem WDM. G. 652 fiber adalah fiber yang paling banyak digunakan, yang mempunyai dua tingkap pada 1310nm dan 1550nm. Pada 1310nm, penyebarannya kecil tetapi pelemahannya besar, dan pada 1550nm, pelemahan itu kecil tetapi penyebarannya besar. Oleh itu, jenis serat dapat dibezakan dengan menggunakan meter penyebaran serat yang berdekatan dengan jarak 1550nm.
