1.Gunakan modul optik SFP tambah untuk saling bersambung dengan modul optik XFP antara dua suis, dan gunakan pelompat gentian OM3 untuk membentuk saluran 10G. Sebagai modul transceiver optik untuk penghantaran data 10G, sambungan 10G antara modul optik SFP ditambah dan modul optik XFP boleh dilaksanakan. Jika modul optik pada kedua-dua belah pautan gentian optik berada pada kadar 10 Gigabit, jika satu sisi ialah modul SFP tambah dan satu lagi ialah modul XFP, pada panjang gelombang dan kadar isyarat yang sama, modul optik XFP dan tambah SFP modul optik adalah serasi (jarak penghantaran adalah sama, panjang gelombang adalah sama, seperti modul optik dwi gentian 10G ialah 300M, 10KM, 20KM, 40km atau 80km, panjang gelombang 1310nm, 1550nm, dll.), anda boleh menyambung terus kepada komunikasi. , Lebih khusus lagi, modul optik XFP dan modul optik SFP ditambah sebenarnya mempunyai piawaian spesifikasi yang sama. Tetapi perlu diperhatikan bahawa modul optik SFP ditambah dan modul optik XFP tidak boleh ditukar ganti.

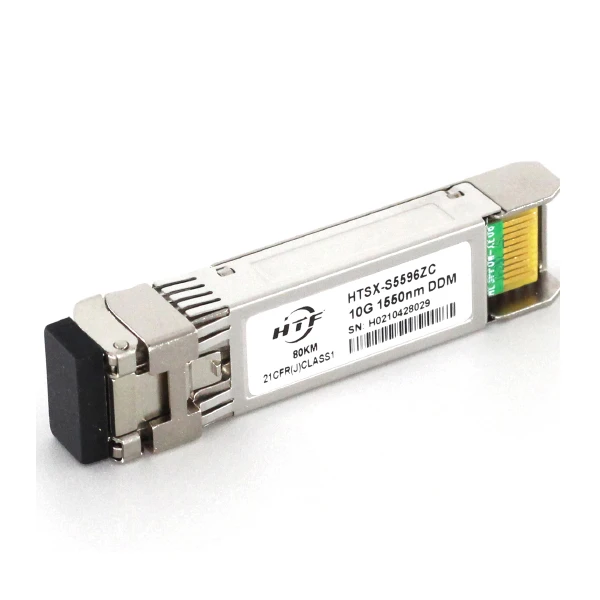

2.SFP ditambah modul optikialah modul 10G hot-pluggable, transceiver optik bebas daripada protokol komunikasi, biasanya panjang gelombang cahaya yang dihantar ialah 850nm, 1310nm atau 1550nm, digunakan untuk 10G bps SONET/SDH, Fiber Channel, gigabit Ethernet, 10 gigabit Ethernet dan aplikasi lain juga sertakan pautan DWDM. XFP mengandungi modul diagnostik digital yang serupa dengan SFF-8472, tetapi dikembangkan untuk menyediakan alat diagnostik yang berkuasa. Saiz kecil, kos rendah dan ciri berbilang aplikasi SFP ditambah modul optik adalah lebih sesuai untuk keperluan pusat data berketumpatan tinggi. Modul optik SFP ditambah 10G memenuhi keperluan peralatan berketumpatan tinggi untuk modul optik berdasarkan saiznya yang kecil dan kos rendah, dan kini telah menggantikan modul optik 10G. Modul optik XFP telah menjadi arus perdana pasaran 10G.
3.Modul optik XFPialah transceiver optik bersiri-siri boleh tukar panas dengan kawasan litar kecil. Ia terdiri daripada tiga bahagian: penghantaran, penerimaan, ingatan dan diagnosis. Bahagian pemancar termasuk litar pemacu TOSA dan LD. Bahagian penerima terdiri daripada ROSA dan penguat utama. Unit Flash/EE digunakan terutamanya untuk menyimpan maklumat seperti jenis modul, bentuk antara muka, ciri penghantaran, model produk dan tarikh pembuatan. Selain menyimpan maklumat di atas, modul optik XFP dengan fungsi pemantauan diagnostik digital, serta mikropengawal dan satu siri antara muka penukaran digital-ke-analog dan analog-ke-digital untuk memantau lima parameter modul optik secara nyata. masa, iaitu suhu, voltan, arus pincang laser, kuasa optik keluaran dan kuasa optik masukan. Ia boleh menyokong SONET OC-192, 10Gbps Ethernet, 10Gbps Fiber Channel dan pautan G709, kebanyakannya menggunakan antara muka LC. Perjanjian berbilang sumber (MSA) XFP secara langsung mengguna pakai spesifikasi antara muka XFI untuk menentukan antara muka kuasa, yang memenuhi sepenuhnya had rangkaian penghantaran optik SDH. Berbanding dengan modul 1X9 dan SFP, XFP mempunyai kadar penghantaran dan kapasiti penghantaran yang lebih tinggi, yang turut mengembangkan skop aplikasi Ethernet kepada rangkaian kawasan metropolitan dan rangkaian kawasan luas.
