100G tersedia dalam pelbagai bentuk pembungkusan, termasuk CFP/CXP dan QSFP28. Antara bentuk pembungkusan 100G yang berbeza ini,QSFP28transceiver optik telah menjadi kaedah pembungkusan utama untuk rangkaian 100G kerana kelebihannya, seperti ketumpatan port yang tinggi, penggunaan kuasa yang rendah dan kos yang rendah. Kami akan menumpukan pada empat jenis transceiver optik 100G QSFP28 dalam artikel ini.
1) 100G-QSFP28-SR4
Pemindah terima optik 100G-QSFP28-SR4 ialah transceiver optik 100G selari.QSFP28transceiver optik dupleks penuh menyediakan empat saluran penghantaran dan penerimaan bebas, dengan setiap fungsi mampu beroperasi 25Gbps pada 100 meter OM4 MMF, untuk kadar data keseluruhan 100Gbps.
Apabila transceiver optik 100G-QSFP28-SR4 menghantar isyarat pada hujung penghantaran, isyarat elektrik ditukar kepada isyarat optik oleh tatasusunan laser dan kemudian dihantar secara selari ke atas gentian multimod reben dan apabila ia mencapai hujung terima , tatasusunan pengesan foto menukar isyarat optik selari kepada isyarat elektrik selari
2) 100G- QSFP28-LR4
Transceiver optik 100G- QSFP28-LR4 biasanya digunakan dengan mod tunggal LCkord patch gentian optik, dan jarak penghantaran maksimum boleh mencapai 10km.
Transceiver optik 100G- QSFP28-LR4 menukar empat isyarat elektrik 25Gbps kepada empat isyarat optik LAN WDM, yang kemudiannya dimultiplekskan ke dalam satu saluran untuk penghantaran optik 100G. Di bahagian penerima, modul menyahmultipleks input optik 100G ke dalam 4-isyarat optik LAN WDM, dan kemudian menukarnya kepada 4-saluran keluaran elektrik cara.
3) 100G- QSFP28-CWDM4
Dengan kadar penghantaran 103.1 Gbp, transceiver optik QSFP28 CWDM4 digunakan terutamanya dalam pengkomputeran dan aplikasi perdagangan frekuensi tinggi, dan kosnya jauh lebih tinggi daripada transceiver optik QSFP28 PSM4.
Melalui teknologi pemultipleksan pembahagian panjang gelombang kasar (CWDM), transceiver optik QSFP28 CWDM4 memultipleks empat panjang gelombang - 1270nm, 1290nm, 1310nm dan 1330nm - ke gentian mod tunggal untuk penghantaran.

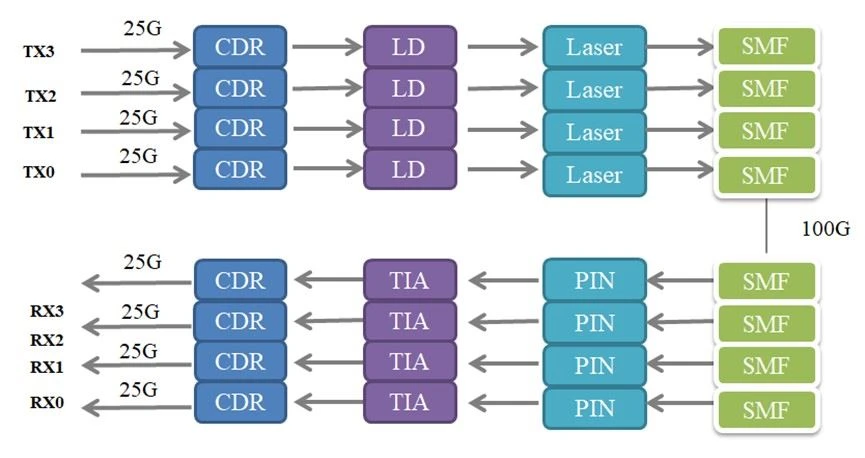

4) 100G- QSFP28-PSM4
Transceiver optik QSFP28 PSM4 ialah produk berkelajuan tinggi dan berkuasa rendah yang direka untuk sambungan optik dalam aplikasi komunikasi data. Ia mematuhi spesifikasi antara muka optik PSM4 MSA, mempunyai faktor bentuk QSFP boleh tukar panas, diagnostik digital terbina dalam, dan sejumlah empat saluran dupleks penuh bebas dengan kadar data sehingga 25.78 Gbps setiap saluran.
Transceiver optik QSFP28 PSM4 digunakan terutamanya dalam aplikasi Ethernet 40G dan 100G. Modul lebar jalur tinggi menyokong pautan optik 100GbE melalui gentian mod tunggal.
