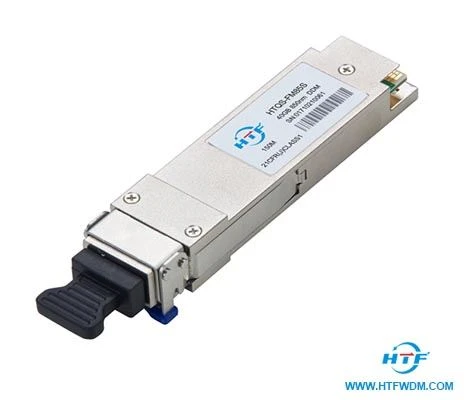

Terdapat 8 langkah untuk memasang yang 40G QSFP + SR4 modul optik. 8 langkah ini adalah seperti berikut:
Langkah 1: letakkan tali pergelangan tangan anti-statik pada titik hentakan yang betul di tangan atau rak;
Langkah 2: keluarkan modul opsfp + daripada pembungkusan pelindung;
Langkah 3: Semak label pada kemunculan SR4 QSFP + modul optik untuk mengesahkan bahawa model modul optik adalah betul.
Langkah 4: keluarkan palam habuk QSFP + SR4 modul optik dan ketepikan.
Langkah 5: pasang modul optik dengan klip ikat jamin:
A: menyelaraskan modul optik SR4 QSFP + dengan slot secara menegak.
B: menyelaraskan modul optik QSFP + SR4 dengan slot, dan gelungsur dengan teliti modul OPSFP + SR4 dalam slot sehingga modul optik benar-benar bersentuhan dengan slot.
Langkah 6: pemasangan QSFP + SR4 modul optik dengan tab tarik:
A: pegang modul optik dengan label menghadap ke atas.
B: menyelaraskan modul optik QSFP + SR4 dengan slot, dan gelungsur dengan teliti modul OPSFP + SR4 dalam operasi sehingga modul optik benar-benar bersentuhan dengan slot.
Langkah 7: pegang bahagian yang terdedah daripada modul optik SR4 QSFP + dengan ibu jari anda untuk menetapkan sepenuhnya modul optik dalam slot.
Langkah 8: pasang semula palam debu ke dalam lubang optik QSFP + SR4 modul optikal yang disambungkan. Jangan keluarkan plag habuk sebelum gentian yang tidak disambungkan.
