OXC, nama penuh ialah sambungan silang optik.
Seperti ROADM, OXC juga merupakan peranti penghantaran optik yang boleh menukar isyarat optik antara laluan optik yang berbeza.
Konsep OXC sebenarnya wujud seawal tahun 2000. Dari satu segi, ROADM ialah pelaksanaan khas OXC, dan OXC termasuk ROADM.
Dari perspektif seni bina tradisional, OXC terdiri daripada matriks sambung silang optik, antara muka input, antara muka output, unit kawalan pengurusan dan modul lain. Matriks sambungan silang optik ialah teras OXC. Matriks yang dipanggil sebenarnya adalah "kotak" dengan mana-mana port dalaman yang saling berkaitan secara berpasangan.

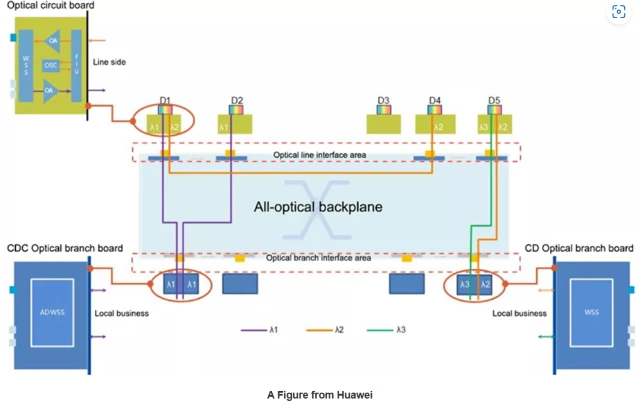

Kami akan menerangkan dengan seni bina peralatan OXC Huawei.
Peralatan OXC terutamanya terdiri daripada papan litar optik, satah belakang optik dan papan anak sungai optik.
Secara umumnya, setiap slot papan litar sepadan dengan satu arah. Selepas isyarat optik masuk, ia "dibongkar" menjadi N isyarat panjang gelombang melaluiWSS (Suis Selektif Panjang Gelombang).
Suis WSS sebelum ini menggunakan seni bina mekanikal MEMS. Struktur ini mempunyai kadar kegagalan yang tinggi dan kebolehpercayaan yang lemah. Kemudian, ia berkembang menjadi penyelesaian LCoS (kristal cecair pada silikon), yang secara asli menyokong fungsi Flexi-Grid, menyokong lebar saluran berubah-ubah dan saluran super, dan mempunyai kebolehpercayaan yang jauh lebih tinggi daripadaMEMS.
Pada dasarnya, penyelesaian LCoS menggunakan pemilihan panjang gelombang terkawal fasa, tiada getaran mekanikal, tiada penguatan optik untuk gelombang atas dan bawah, dan dimensi arah sehingga 32 dimensi, mencapai kapasiti silang yang sangat besar dan penggunaan kuasa yang lebih rendah.
Isyarat optik panjang gelombang melalui penyambung optik dan memasuki satah belakang optik dari papan litar optik.

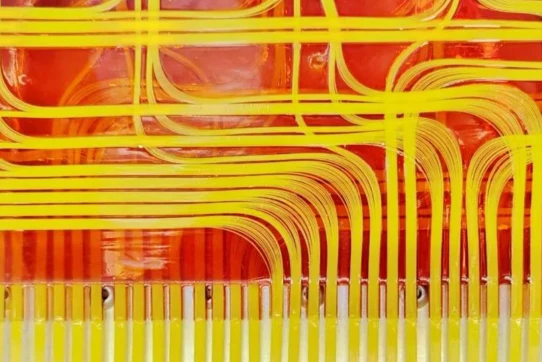

Satah belakang optik ialah perbezaan penting antara OXC dan ROADM, dan mempunyai kandungan teknikal yang tinggi. Ia bersamaan dengan mencetak banyak gentian optik pada sekeping kertas untuk merealisasikan sambungan optik.
Satah belakang optik menyediakan sokongan untuk kapasiti pensuisan yang besar dan kelewatan nanosaat.
Selepas isyarat optik panjang gelombang keluar dari satah belakang optik, ia memasuki papan anak sungai optik, danN×M WSSdibina dengan menambah tahap pelarasan satah kristal LCoS.
