Kesambungan polarisasi yang betul dalam sistem MTP
Bahagian berikut menggambarkan bagaimana komponen dalam sistem MTP digunakan bersama untuk mengekalkan sambungan polarisasi yang betul, yang ditentukan oleh piawaian TIA.

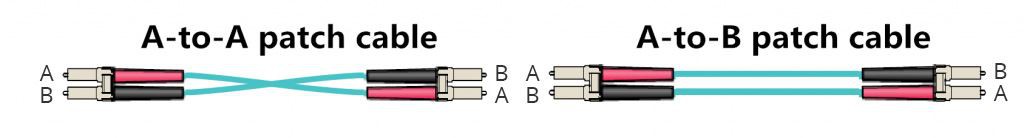

Kaedah A:kaedah penyambungan A ditunjukkan dalam gambar berikut. Kabel batang jenis-A menghubungkan modul MTP di setiap sisi pautan. Dalam Kaedah A, dua jenis tali pusat digunakan untuk membetulkan kekutuban. Kabel tampalan di sebelah kiri adalah jenis dupleks A-to-B standard, sementara di sebelah kanan kabel tampalan jenis A-ke-A digunakan.
Kaedah B:dalam kaedah penyambungan B, kabel trak Jenis B digunakan untuk menghubungkan dua modul di setiap sisi pautan. Seperti disebutkan, kedudukan gentian kabel Jenis B terbalik pada setiap hujungnya. Oleh itu, kabel tampalan dupleks standard A-to-B digunakan pada kedua sisi.

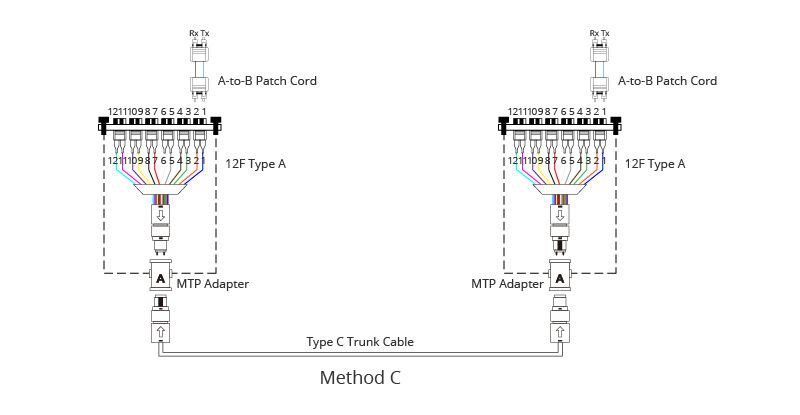

Kaedah C:kabel batang berpasangan terbalik digunakan dalam kaedah Penyambungan C untuk menyambungkan modul MTP di setiap sisi pautan. Kord tambalan di kedua hujungnya adalah jenis A-to-B dupleks standard.
