Apabila anda mengambil modul transceiver, semua ini akan mengandungi banyak singkatan yang mungkin agak mengelirukan untuk anda juga. Malah, singkatan ini memberitahu anda ciri-ciri modul ini. Mari kita lihat beberapa perkara ini secara terperinci.

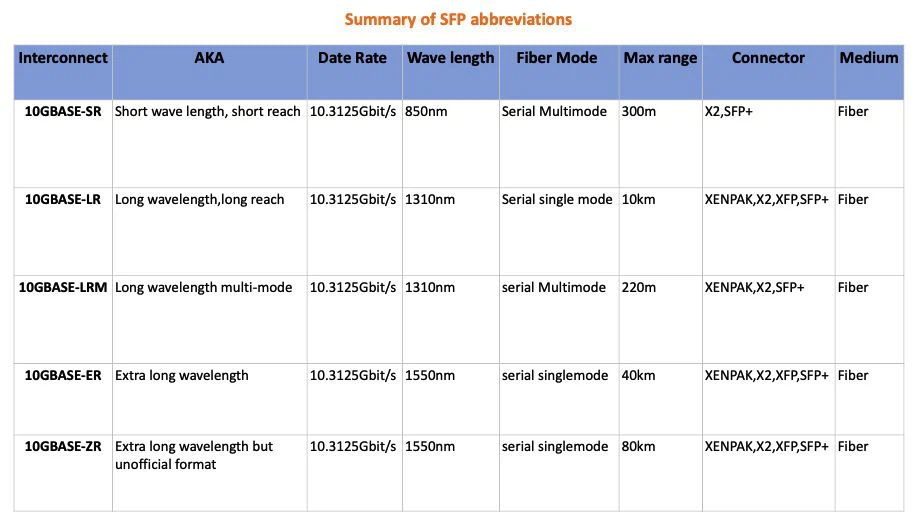

SFP-10G-SR lwn SFP-10G-LR lwn SFP-10G-LRM lwn SFP-10G-ER lwn SFP-10G- ZR ialah singkatan adegan yang paling biasa dalam hampir semua SFP. Apakah persamaan dan perbezaan? Sekarang mari kita membuat perbandingan persamaan dan perbezaan, ia akan membantu anda memilih modul 10G SFP plus yang betul bergantung pada aplikasi anda.
Apabila anda melihat istilah ini SR, LRM, LR, ER, ZR yang digunakan dalam komunikasi gentian optik yang bermaksud jarak penghantaran modul ini. Di sini kami telah mempertimbangkan hanya 10Gbps SFP sahaja untuk mengetahui tentang kapasiti penghantarannya.
Mari kita lihat bahawa kes Multimode Fiber
10GBase-SR
SR adalah singkatan kepada Jarak Pendek, transceiver ini menyokong panjang pautan 300m melalui gentian berbilang mod dan menggunakan laser 850nm. 10GBase-SR ialah spesifikasi optik multimod asal dan setakat ini masih yang paling biasa digunakan.
10GBase-SR ia menggunakan pemasangan laser keadaan pepejal tunggal kos rendah, ia juga merupakan modul optik yang paling murah yang tersedia untuk platform 10GbE. Walau bagaimanapun, 10GBase-SR sangat sensitif kepada jenis gentian. Sublayer Pengekodan Fizikal 64b/66b PCS ditakrifkan dalam IEEE 802.3 Klausa 49 dan PMD Bergantung Sederhana Fizikalnya dalam Klausa 52. Ia menyampaikan data bersiri pada kadar talian 10.3125 Gbit/s.
10GBase-LRM
LRM bermaksud Multimode Jangkauan Panjang, transceiver ini menyokong jarak sehingga 220m melalui gentian pelbagai mod dan menggunakan laser 1310nm. Penggantian kepada 10GBase-LX4, 10GBase-LRM akan mencapai sehingga 220m berbanding gentian berbilang mod standard, tetapi tanpa kerumitan optik 10GBase-LX4. Sebaliknya, satu laser yang beroperasi pada 1310nm digunakan. Ini membolehkan optik LRM dibungkus dalam XFP dan SFP serta faktor bentuk.
Mari kita lihat bahawa kes Gentian Mod Tunggal
10GBase-LR
LR bermaksud Jangkauan Panjang, transceiver ini menyokong jarak sehingga 10km melalui gentian mod tunggal dan menggunakan laser 1310nm. Tiada jarak minimum untuk LR, sama ada, jadi ia sesuai untuk sambungan pendek melalui gentian mod tunggal juga.
10GBase-ER
ER bermaksud Jangkauan Lanjutan, Pada asasnya, ini hanyalah variasi gentian jarak jauh. 10GBASE-ER mempunyai capaian 40 kilometer pautan lebih kejuruteraan dan 30 km melebihi pautan standard. Disebabkan kuasa laser, pengecilan diperlukan untuk pautan kurang daripada 20km panjang.
10GBase-ZR
ZR juga bermaksud Jangkauan Lanjutan yang boleh menghantar kadar data 10Gbps dan jarak 80km melalui gentian mod tunggal dan menggunakan laser 1550nm. Oleh kerana kuasa penghantaran yang sangat tinggi, pengecilan yang ketara diperlukan untuk pautan yang lebih pendek. ZR sebenarnya adalah format tidak rasmi, yang secara teknikalnya bukan sebahagian daripada piawaian IEEE 802.3ae untuk perkakasan rangkaian. Penggunaan optik ZR hendaklah didahului dengan ujian kuasa optik bagi rentang gentian berkenaan untuk memastikan penggunaan tanpa masalah. Beberapa pengeluar perkakasan -termasuk Cisco- mempunyai pelaksanaan ZR mereka sendiri, tetapi mereka tidak semestinya serasi silang.
