Kegagalan modul optik penggunaan biasa boleh dibahagikan kepada dua kes: kegagalan pemancar dan kegagalan penerima modul. Secara umum, Terdapat dua sebab untuk kegagalan:
1. pelabuhan optik modul optik tercemar dan rosak, menyebabkan peningkatan kehilangan link optik, supaya pautan serat optik terputus. Cahaya akan tercemar di bawah tiga keadaan yang berikut: debu yang memasuki alam sekitar yang disebabkan oleh pendedahan jangka panjang pelabuhan optik, pencemaran pelabuhan optik yang disebabkan oleh pencemaran muka akhir gentian optik yang disambungkan oleh modul, dan penggunaan yang tidak wajar pada muka akhir penyambung optik gentian ekor.
2. modul optik rosak oleh ESD, iaitu, pelepasan elektrostatik. Elektrik statik akan menyebabkan penjerapan debu, menukar tarian tanpa halangan antara garisan, dan menjejaskan fungsi dan kehidupan modul optik SFP, seperti penggunaan pengeringan alam sekitar, operasi haram, peralatan serat aktif tanpa hentakan atau hentakan miskin boleh menyebabkan kerosakan ESD.
Biasanya, kita perlu menghapuskan punca kegagalan modul optik. Kami telah memastikan bahawa peralatan boleh digunakan secara normal. Langkah berikut Diisih untuk rujukan anda.
1. Periksa sama ada gentian pelompat adalah konsisten dengan modul optik.
Penerjun serat pelbagai mod biasanya boleh didapati dalam oren, kelabu dan Turquoise dan penerjun serat dicetak dengan 62.5/125u atau 50/125u. Satu mod gentian fiber biasanya kuning dan biru, dan cetakan dalam talian adalah G652D atau 9/125U, dan lain-lain. The fiber modul adalah pelbagai mod (850nm wavelength) dengan cincin-tarik kulit hitam. Warna lain adalah modul optik mod tunggal

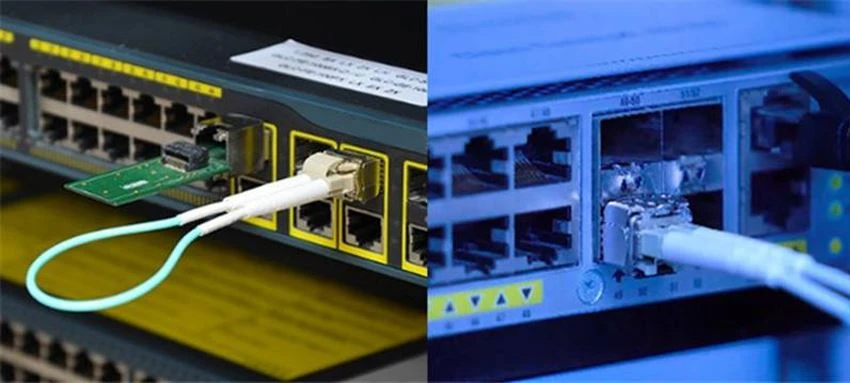

2. pemeriksaan gelung sendiri
Light dilepaskan oleh modul optik pelbagai mod am boleh dilihat cahaya, yang dapat diperhatikan dengan mata bogel (sila tidak melihat secara langsung di Pelabuhan cahaya). Port cahaya di sebelah kiri modul optik adalah laser merah, dan cahaya menunjukkan operasi biasa. Walau bagaimanapun, cahaya yang dilepaskan oleh modul optik mod tunggal tidak dapat dilihat, jadi kita boleh menyambung pemancar dan penerima modul optik dengan Jumper. Jika suis berfungsi, lampu dihidupkan, ia bermakna bahawa ia berfungsi secara normal.

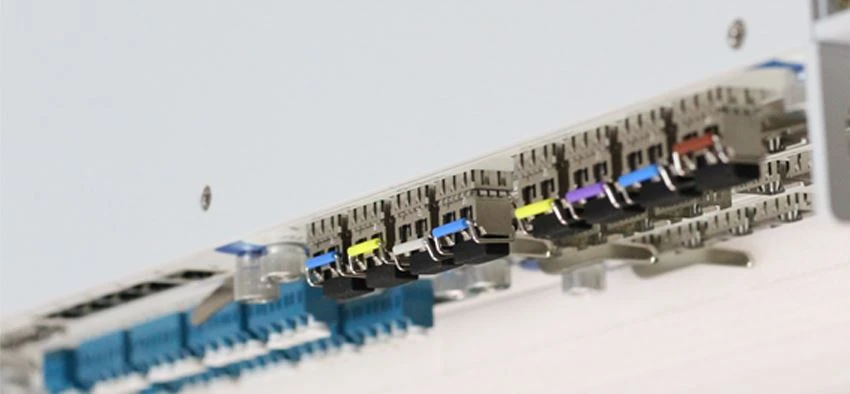

3. konfigurasi Port
Jika komunikasi masih gagal, kita perlu melakukan konfigurasi berikut, sebagai contoh. Pada masa ini, beberapa pelabuhan suis biasa digunakan adalah jenis pensuisan optoelectronic, dan kebanyakan pelabuhan optik masih tertutup, yang perlu dibuka secara manual. Untuk komunikasi antara jenama yang berbeza, kami juga perlu memaksa kadar pelabuhan dan mod kerja untuk dikonfigurasikan ke dalam 1000Mpbs dan mod Dupleks penuh
4. Sahkan keserasian
Ia biasanya perlu untuk menulis maklumat pengilang, yang sering dirujuk sebagai keserasian. Jika komunikasi masih tidak berfungsi, Sila sahkan sama ada modul optik serasi dengan peranti anda.
