Pengenalan kepada100GPiawaian PSM4 adalah terutamanya untuk mengurangkan kos modul optik untuk aplikasi 100GBASE-LR4 yang mahal. Modul optik 100G PSM4 ialah modul optik empat saluran selari mod tunggal, yang terutamanya sesuai untuk 500-aplikasi meter. Piawaian 100G CWDM4 dirumus terutamanya untuk penggunaan pautan 2km 100G di pusat data. Antara muka modul optik 100G CWDM4 mematuhi spesifikasi antara muka optik 2km 100G mod tunggal dupleks, dan jarak penghantaran boleh mencapai 2km.
100G disenaraikan kerana ia lebih banyak digunakan dalam sambungan pusat data. Terdapat juga jenis modul optik, yang juga agak panas baru-baru ini. Itu ialah modul optik 5G fronthaul. Salah satu yang paling penting ialah modul optik dwiarah gentian tunggal 25G Bidi. Mari perkenalkan penyelesaian teknikal secara terperinci. Modul pemancar cahaya pemerolehan tunggal Modul pemancar cahaya pemerolehan tunggal menggunakan komponen TOSA atau ROSA untuk merealisasikan fungsi penghantaran atau penerimaan. Modul optik tersebut hanya mempunyai fungsi menerima atau menghantar.
Pemancar Optik

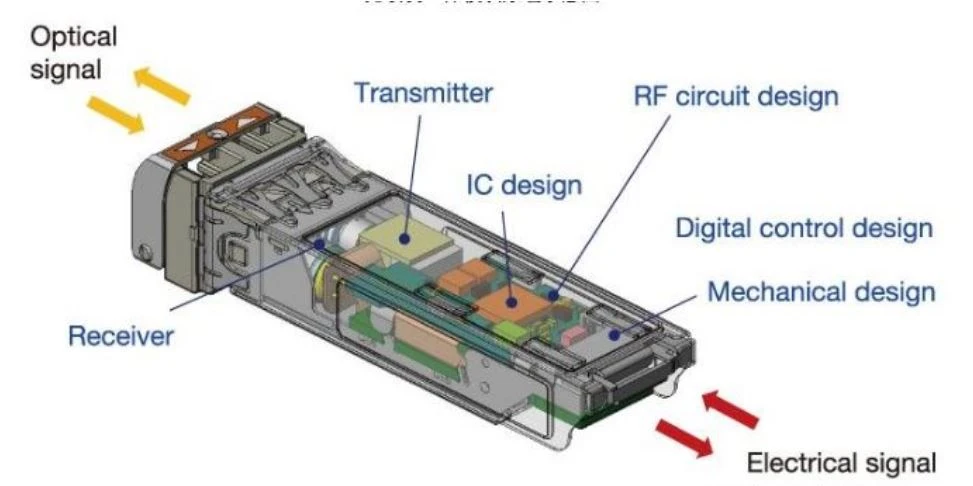

Modul transceiver optik bersepadu terdiri daripada peranti optoelektronik, litar berfungsi dan antara muka optik. Peranti optoelektronik termasuk dua bahagian: menghantar dan menerima. Modul transceiver optik bersepadu ialah peranti teras komunikasi optik, yang melengkapkan penukaran optik-elektrik/elektrik-optik bagi isyarat optik. Ia terdiri daripada dua bahagian: bahagian penerima dan bahagian pemancar. Bahagian penerima merealisasikan penukaran foto-elektrik, dan bahagian pemancar merealisasikan penukaran optik-elektrik. Bahagian penghantaran: Isyarat elektrik input dengan kadar kod tertentu diproses oleh cip pemacu dalaman untuk memacu laser semikonduktor (LD) atau diod pemancar cahaya (LED) untuk memancarkan isyarat optik termodulat pada kadar yang sepadan, dengan kuasa optik automatik litar kawalan (APC) di dalam. , untuk memastikan kuasa isyarat optik output stabil. Bahagian penerimaan: Isyarat optik kadar kod tertentu dimasukkan ke dalam modul dan ditukar menjadi isyarat elektrik oleh diod pengesan foto, dan isyarat elektrik kadar kod yang sepadan dikeluarkan selepas praamplifier, dan isyarat keluaran secara amnya adalah tahap PECL . Pada masa yang sama, apabila kuasa optik input kurang daripada nilai tertentu, isyarat penggera akan dikeluarkan.
原文
Apakah modul optik dwiarah gentian dwiarah? Modul bersepadu transceiver konvensional kami ialah modul optik dwiarah dwi-fiber, iaitu, terdapat dua bicu gentian optik untuk mencapai penghantaran serentak isyarat optik dalam kedua-dua arah, iaitu, modul optik mempunyai dua port, TX ialah port pemancar, RX ialah port penerimaan. ; Penghantaran gentian optik adalah gentian tunggal satu arah, jadi dua gentian optik diperlukan untuk mencapai komunikasi dua arah.
Apakah modul optik dua arah gentian tunggal? Modul optik BiDi adalah padat dalam struktur dan digunakan terutamanya dalam bidang komunikasi optik, termasuk telekomunikasi dan komunikasi data dwiarah. Dwiarah gentian tunggal atau BiDi, merujuk kepada penghantaran serentak dan penerimaan isyarat optik dalam dua arah dalam satu gentian optik, sama seperti lorong depan dan belakang yang dipisahkan oleh tali pinggang pengasingan di jalan raya, dan kenderaan di kedua-dua belah berada di dalam masing-masing. lorong. Memandu tanpa mengganggu antara satu sama lain.
