Dengan perkembangan pesat komunikasi rangkaian optik, kabel optik pasif atau sistem kabel berdasarkan wayar tembaga diregangkan, dan mereka secara beransur-ansur tidak dapat memenuhi keperluan pengguna dan penghantaran data. Jadi Kabel Optik Aktif (AOC) dilahirkan dalam persekitaran ini.
Apakah sebenarnya kabel optik aktif? Apakah bidang aplikasi dan apakah kelebihannya?

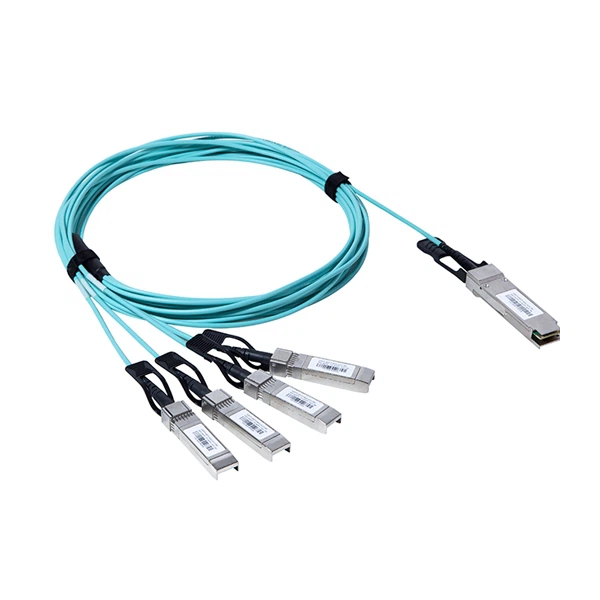

Kabel Optik Aktif (pendek kata AOC) ialah kabel gentian optik yang dilengkapi dengan transceiver optik pada kedua-dua hujungnya.
Seperti namanya, kabel optik aktif memerlukan sumber tenaga luaran dalam proses komunikasi untuk menukar isyarat elektrik kepada isyarat optik, atau kabel komunikasi yang menukar isyarat optik kepada isyarat elektrik. Transceiver optik pada kedua-dua hujung kabel optik menyediakan penukaran fotoelektrik dan fungsi penghantaran optik. Komponen utama dibahagikan kepada dua bahagian: laluan optik dan litar.
Antaranya: bahagian laluan optik termasuk kanta dan FA untuk menukar sudut laluan optik; bahagian litar termasuk papan PCB, substrat, cip VCSEL, cip pemacu VCSEL, cip PD dan cip TIA.
Apakah prinsip kabel optik aktif AOC?
Pada satu hujung kabel optik aktif, data dimasukkan ke isyarat elektrik, dan isyarat elektrik ditukar kepada isyarat optik panjang gelombang tertentu oleh peranti penukaran fotoelektrik. Isyarat optik dimodulasi dan digabungkan dan kemudian dimasukkan ke dalam kabel penghantaran. Selepas isyarat optik mencapai hujung yang lain, peranti pengesan fotoelektrik Isyarat optik dikesan, dikuatkan dan diproses, dan kemudian isyarat elektrik yang sepadan dikeluarkan. Prinsip penghantaran terbalik adalah sama.
Apakah kelebihan kabel optik aktif?
Berbanding dengan kabel berkelajuan tinggi:
1 kuasa penghantaran yang lebih rendah pada pautan sistem;
2 Isipadu adalah kira-kira separuh daripada kabel tembaga, dan beratnya hanya satu perempat daripada berat kabel berkelajuan tinggi;
3 Dalam sistem pendawaian bilik komputer, aliran udara lebih baik dan pelesapan haba lebih kuat;
4 Jejari lentur kabel optik adalah lebih kecil daripada kabel kuprum;
5 Jarak penghantaran lebih panjang, yang boleh mencapai 100 hingga 300 meter;
6 Kadar ralat bit prestasi penghantaran produk juga lebih baik, dan BER boleh mencapai 10^-15.
Berbanding dengan modul optik:
1 Antara muka optik kabel optik aktif tidak terdedah, iaitu, tiada masalah pembersihan dan pencemaran antara muka optik;
2 Kestabilan dan kebolehpercayaan sistem yang lebih tinggi;
3 Menjadikan sistem rangkaian lebih mudah untuk diurus dan diselenggara;
4 Sangat mengurangkan kos operasi dan penyelenggaraan serta meningkatkan kecekapan.
Dalam bidang apakah kabel optik aktif digunakan?
1 Di makmal dan pusat pengajaran, kabel optik aktif menyambungkan berbilang mesin ke hos, yang bukan sahaja memastikan penghantaran data berkelajuan tinggi, tetapi juga memastikan keselamatan rangkaian.
2 Kedua-dua pusat data dan sistem pengkomputeran awan memerlukan lebar jalur yang lebih tinggi dan kuasa yang lebih rendah. 10G SFP plus dan 40G QSFP plus dalam kabel optik aktif boleh menyambungkan peranti (suis, penghala) dengan port komunikasi optik berkelajuan tinggi dengan baik.
3 Papan tanda digital juga merupakan tempat yang baik untuk kabel optik aktif menunjukkan bakat mereka, yang boleh menyokong resolusi 1080p dalam persekitaran HDMI luaran. Bukan itu sahaja, kabel optik aktif juga berguna dalam permainan interaktif luar berskala besar.
