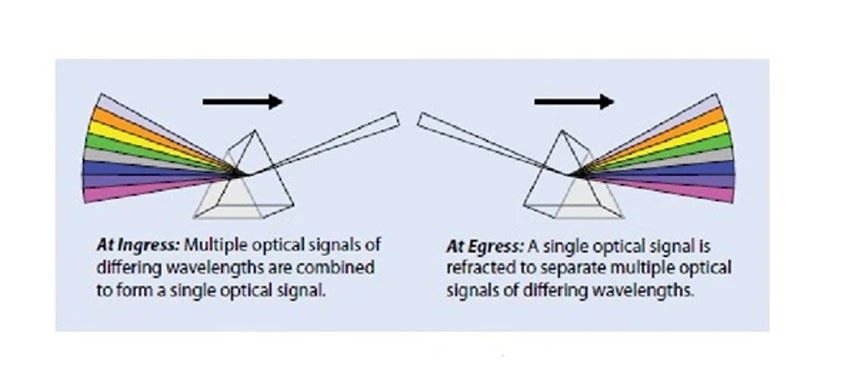

Modul optik CWDM adalah sejenis modul optik yang menggunakan Teknologi CWDM, yang digunakan untuk menghubungkan peralatan rangkaian yang ada dan multiplexer / demultiplexer CWDM. Apabila digunakan dengan multiplexer CWDM / demultiplexer, modul optik CWDM dapat meningkatkan kapasiti rangkaian dengan menghantar banyak saluran data dengan panjang gelombang optik tunggal (1270nm hingga 1610nm) pada gentian tunggal yang sama.
ciri-ciri
Dari 1270nm hingga 1610nm, 18 saluran tersedia
MQW DFB LD yang tidak dikawal
Pakej pilihan 1x9 / GBIC / SFF / SFP
Bekalan tunggal + 3.3V atau + 5V
Suhu kerja: 0 ° C - 70 ° C (gred komersial); 40 ℃ - 85 ℃ (gred industri)
Menurut Telcordia (Bellcore) gr - 468 - teras
Produk standard Class1, sesuai dengan keperluan IEC60825 - 1 dan IEC 60825 - 2
Produk yang mematuhi RoHS
Permohonan
CATV
FTTH
Saluran gentian 1g dan 2G
100m dan Gigabit Ethernet
SONET rangkaian optik segerak
Sistem keselamatan dan perlindungan
Jenis modul optik CWDM biasa
CWDM SFP
GBC CWDM
CWDM X2
CWDM XFP
CWDM SFP +
Apa kelebihan CWDM?
1. Kos peralatan yang rendah dapat mengurangkan kos operasi rangkaian. Kerana saiznya yang kecil, penggunaan tenaga yang rendah, penyelenggaraan sederhana dan bekalan kuasa yang mudah, peralatan CWDM dapat menggunakan bekalan kuasa 220 V AC. Oleh kerana bilangan panjang gelombang yang kurang, bilangan papan sandaran sedikit.
2. Sistem CWDM dapat meningkatkan kapasiti transmisi serat optik secara signifikan dan meningkatkan penggunaan sumber serat optik. Pembinaan manusia menghadapi kekurangan sumber serat optik hingga tahap tertentu atau harga sewa serat optik yang tinggi. Pada masa ini, sistem multiplexing pembahagian panjang gelombang kasar khas dapat menyediakan 8 saluran optik, dan menurut spesifikasi ITU-T g.694.2, ia dapat mencapai hingga 18 saluran optik.
3. Saiz kecil dan penggunaan kuasa rendah. Laser sistem CWDM tidak memerlukan fungsi penyejuk semikonduktor dan kawalan suhu, jadi ia dapat mengurangkan penggunaan kuasa dengan jelas. Modul laser yang dipermudahkan dalam sistem CWDM mengurangkan jumlah modul transceiver optik bersepadu, dan penyederhanaan struktur peralatan juga mengurangkan isi padu peralatan dan menjimatkan ruang bilik.
Warna cincin modul optik CWDM dengan panjang gelombang yang berbeza
Langkah penilaian kegagalan modul optik
1. Uji sama ada daya optik berada dalam julat keperluan indeks, jika tidak ada cahaya atau
Fenomena daya optik rendah. Kaedah rawatan:
a. Periksa panjang gelombang dan unit pengukuran (DBM) pemilihan daya optik
b. Bersihkan permukaan akhir penyambung gentian optik dan port optik modul optik.
c. Periksa sama ada permukaan akhir penyambung gentian optik dihitamkan dan calar, sama ada penyambung gentian optik rosak, dan gantikan penyambung gentian optik untuk ujian pertukaran
d. Periksa selekoh kecil pada penyambung gentian optik.
e. Modul optik pertukaran panas boleh dipasang semula dan diuji.
f. Ganti modul optik di port yang sama atau ganti port dengan modul optik yang sama.
2. Kuasa optik adalah normal, tetapi pautan tidak dapat dihubungkan. Periksa peralatan
Jarak penghantaran modul optik terhad terutamanya kerana kehilangan dan penyebaran isyarat optik dalam gentian optik.
Kerugian: kehilangan tenaga cahaya kerana penyerapan, penyerakan dan kebocoran medium semasa penghantaran cahaya dalam gentian optik. Bahagian tenaga ini hilang dalam nisbah tertentu dengan peningkatan jarak penghantaran.
Penyebaran: gelombang elektromagnetik dengan panjang gelombang yang berbeza bergerak pada kelajuan yang berbeza dalam medium yang sama, mengakibatkan komponen panjang gelombang yang berbeza dari isyarat optik yang tiba di hujung penerima pada masa yang berlainan kerana pengumpulan jarak penghantaran, mengakibatkan pelebaran nadi dan ketidakupayaan untuk membezakan nilai isyarat.
Kedua-dua parameter ini terutamanya mempengaruhi jarak penghantaran modul optik. Dalam proses aplikasi praktikal, kehilangan pautan modul optik 1310nm secara amnya dikira sebagai 0.35dbm / km, dan modul optik 1550nm secara amnya dikira sebagai 0.20dbm / km. Pengiraan nilai penyebaran sangat rumit dan umumnya hanya untuk rujukan. Oleh itu, pengguna perlu memilih modul optik yang sesuai dengan keadaan rangkaian sebenar mereka untuk memenuhi keperluan jarak penghantaran yang berbeza.
Terdapat dua jenis alat penerima optik (alat pengesan optik) yang digunakan dalam komunikasi optik, iaitu fotodiod PIN dan fotodioda avalanche APD.
Jenis | Kumpulan respons | Kelebihan | Kekurangan | Aplikasi utama |
GaAs / InGaAs PIN PD (Tiada kesan penggandaan） | 830nm ~ 860 nm 1100nm ~ 1600nm | Bunyi rendah; Voltan kerja rendah; Hayat kerja yang panjang; Mudah digunakan dan murah | Kepekaan rendah | 155M~40G； Jarak lebih pendek （40KM） |
InGaAs APD PD (dengan kesan pengganda) | 1550nm | Kepekaan tinggi | Bunyi tinggi; Voltan kerja tinggi (50V ~ 200V); Harganya lebih mahal | 1.25G~10G； jarak jauh （120KM） |
Klasifikasi peranti optik:
Menurut strukturnya, ia boleh dibahagikan kepada: to device (Tosa, Rosa, Bosa); alat celup (atau rama-rama); peranti pelekap permukaan.
Peranti Tosa: peranti pemancar cahaya;
Peranti Rosa: alat penerima optik;
Peranti Bosa: peranti bersepadu transceiver optik.
Perbezaan antara modul optik CWDM dan modul optik lain
1. Apakah perbezaan antara modul optik CWDM dan modul optik biasa?
● Modul optik CWDM menggunakan serat optik yang lebih sedikit daripada modul optik biasa, yang dapat meningkatkan penggunaan sumber serat optik dengan berkesan.
● Setelah modul optik CWDM dimasukkan ke dalam suis, modul optik yang digunakan dalam CWDM / demultiplexer perlu digunakan. Walau bagaimanapun, modul optik biasa dapat berjalan setelah ia dimasukkan secara langsung ke dalam suis
● Terdapat 18 panjang gelombang saluran (1270-1610nm) dalam modul optik CWDM, dan selang panjang gelombang setiap saluran adalah 20nm. Panjang gelombang modul optik biasa ialah 850nm, 1310nm, 1330nm dan 1550nm.
● Sebagai teknologi penghantaran WDM murah untuk lapisan akses rangkaian kawasan metropolitan, CWDM digunakan terutamanya dalam bidang telekomunikasi, sementara modul optik biasa lebih banyak digunakan dalam bidang komunikasi data.
2. Apakah perbezaan antara CWDM dan DWDM?
Prinsip modul optik DWDM serupa dengan modul optik CWDM, tetapi modul optik DWDM adalah untuk modul optik DWDM, ia mempunyai 40 saluran yang boleh dipilih.
3. Di manakah modul optik CWDM dan DWDM digunakan?
Modul optik CWDM digunakan secara meluas di kampus, pusat data, FTTH (fiber to home), saluran gentian 1g dan 2G, Gigabit Ethernet pada manusia, sistem keselamatan dan perlindungan.
Modul optik DWDM digunakan terutamanya dalam rangkaian penghantaran digital segerak optik jarak jauh, seperti saluran Ethernet / gentian pautan 200km dan pautan 80km juga dapat digunakan.
4. Mana yang lebih baik, modul optik CWDM atau modul optik DWDM?
Dari sudut kos, modul optik CWDM lebih murah daripada modul optik DWDM. Modul optik CWDM menyediakan penyelesaian yang mudah dan murah untuk saluran Gigabit Ethernet dan fiber. DWDM, sebaliknya, biasanya menggunakan jarak saluran yang lebih intensif dan digunakan untuk rangkaian optik yang besar dalam jarak jauh. Sekiranya anda mahukan modul SFP jarak jauh, modul optik DWDM adalah pilihan yang ideal.
